        大家都用USB延长线,相当一部分用户为了移动设备的快捷、方便,故购买长的USB延长线,如:2米,5米,10米等规格。同时相当一部分人反应用了延长线设备无响应,甚至提示驱动错误。
        使用USB移动硬盘的人拷贝大量数据时因“设备错误”导致拷贝失败,其实是USB转换线的线径过细,电流不足导致的。
        大家购买的USB线,其绝缘层都写上所使用的电线的参数:基本的有200/300V 0.5mm平方*4 80度 某某某某公司制造等,其中0.5mm平方*4表示此连接线是4根线径(不算绝缘层)0.5平方毫米的电线。有心人可以将其剪断,你会发现:4根线根本没有0.5MM平方,一般只有0.3甚至0.1-0.2
        可是当你以高速拷贝数据的过程中,其冲击电流瞬间电流无法测量,现在大多数人都喜欢用仪器测,其实是一种误导!)可达5A,而正常待机电流专业术语:空载电流仅需500毫安即可!
        这也就是大多数人反映:设备找不到、驱动错误、拷贝中断等现象的原因!

        那么究竟能不能买到质量好的延长线呢?当然是有的,不过必须要到正规的电子市场去购买,可以向店里询问是否有:正标0.75平方毫米线径的USB(?)米延长线!不过价格相对贵了许多,其实也差不了多少,一般小店1米USB延长线都是3-5元一根,质量“好点”的,10元左右;如果是3米以上的延长线,普通质量最少也要20元,“好的”起码30-45。
        其实去电子市场购买延长线,45元能买真实0.75平方毫米的2.5米高速USB延长线(何谓高速?为何高速?如何高速?其实是内部4根线的缠绕【专业术语:绕密度】与第四根【电源负极,与地线“外壳”相连】线的排列有关)
PS:最后一根电源负极,即屏蔽线的排列因分部在3根线周围(电源正,信号正,信号负),负极不单负责电源,同时负责抗干扰(电脑内部磁场以及5V电压产生的高频干扰信号)

        说了这么多,想必大家应该有所了解:为何会发生错误

下面我就谈谈个人制作USB延长线的经验,希望对广大DIY爱好者与追求者有所帮助

用户系统信息:Mozilla/4.0 (compatible; MSIE 7.0; Windows NT 6.1; Trident/4.0; SLCC2; .NET CLR 2.0.50727; .NET CLR 3.5.30729; .NET CLR 3.0.30729; Media Center PC 6.0; InfoPath.3; .NET4.0C; .NET4.0E)
随缘92WJC - 2010-2-6 18:57:00
        单位里有质量好的3芯屏蔽线(加上屏蔽层是4根线!),线的参数:300V/.500v  1mm平方*4  6A    80度-200度  (我解释一下,能承受300-500V电压,4根1平方线组成,极限电流6A,承受80-200度高温【过了200度,其铜芯会受到影响,并不是会烧毁!】)
        就做了2根USB延长线,一根2.5米,一根5米,下面我说下制作过程

      将最外层的绝缘层剥开,有3根绝缘线附带一根屏蔽线,此时将屏蔽线分离并套上热缩管或黄腊管(我用的是透明耐高温绝缘管),对比USB4PIN参数将屏蔽线焊接在负极的铜片上,顺带将铜片弯折,使屏蔽线与外壳良好接触,一同以焊丝(锡)焊接,我这根线棕色和黑色绕密度最大(换个说法就是绕的紧),故而用作数据信号的正负,蓝线则用作正极

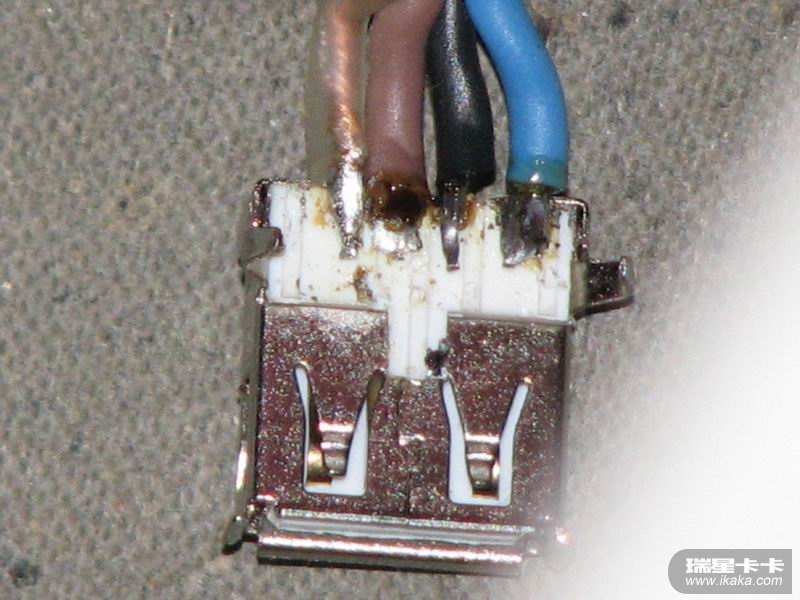

下图是第一个头的焊接图示

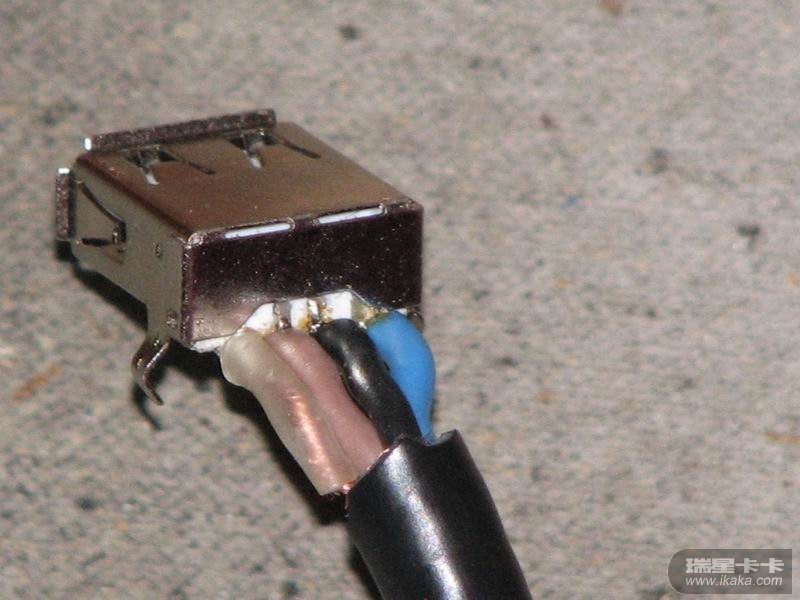

反面效果

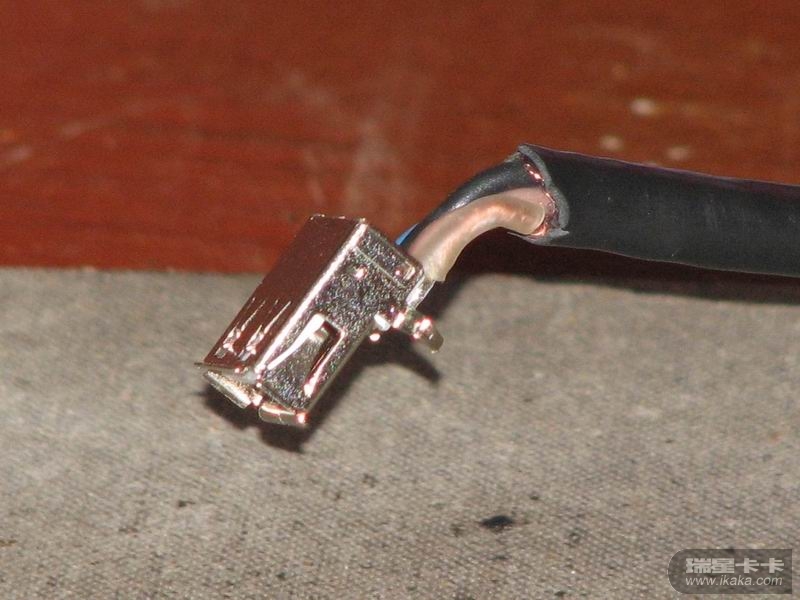

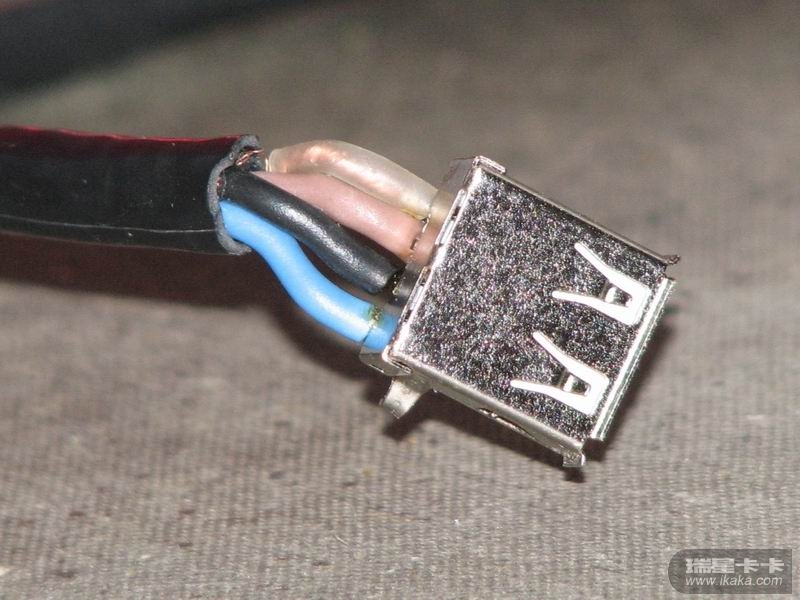

侧面效果




此时不要过于急着焊接另一个头,靠近接头两端先穿上屏蔽磁环(铁氧体磁环),然后再焊接另一个接头
焊接完毕后别急着做左后的封装,先连接电脑,准备好几个G的资料,使用TEARCOPY软件测试拷贝速度,此时要耐心、静心、细心,根据显示速度调节磁环位置,当然可能需要再加磁环,这个留到最后在讲
PS:建议USB插主板后置接口,不要使用前置面板上的USB扩展,因为扩展USB至主板的接线可能也是非标甚至垃圾线!

这段过程自己把握尺度,最后我会再说下的

等到调节完毕,接下来就是封装工作了,当然哦,先固定磁环,位置偏了效果就不一样咯
我是先用黑胶布(绝缘弹性胶带)绕个几圈在磁环2端的绝缘线上,为防止磁环移动,然后使用502将其略微固定,等502干后,使用溃疡胶水(AB胶)彻底固定磁环。磁环固定后是不是有点难看呢?别急,此后可以将USB线脱离设备了
接下来就是固定接头,同样使用胶水封装,这次我使用的AB胶是黑色的,如果想得到反光、钢琴烤漆似的效果呢就用牙签轻轻挂,使其表面光滑,光滑后就等待它凝固

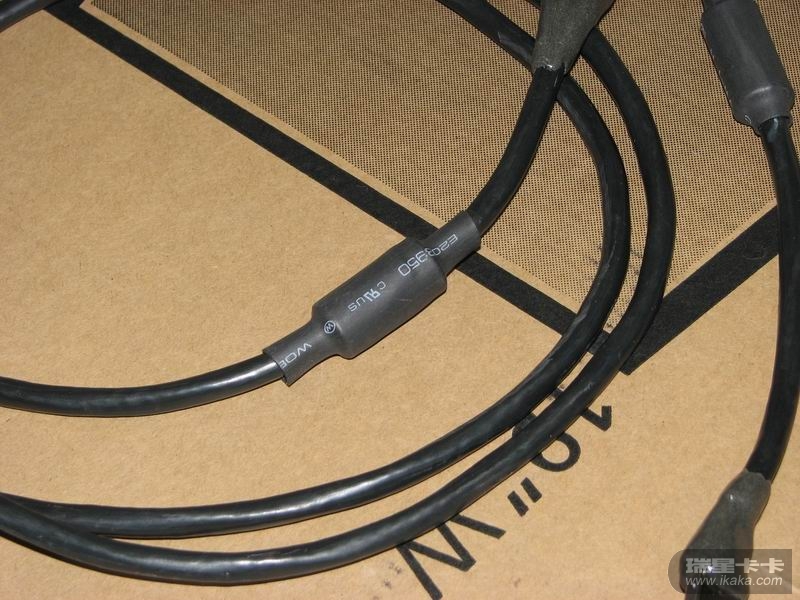

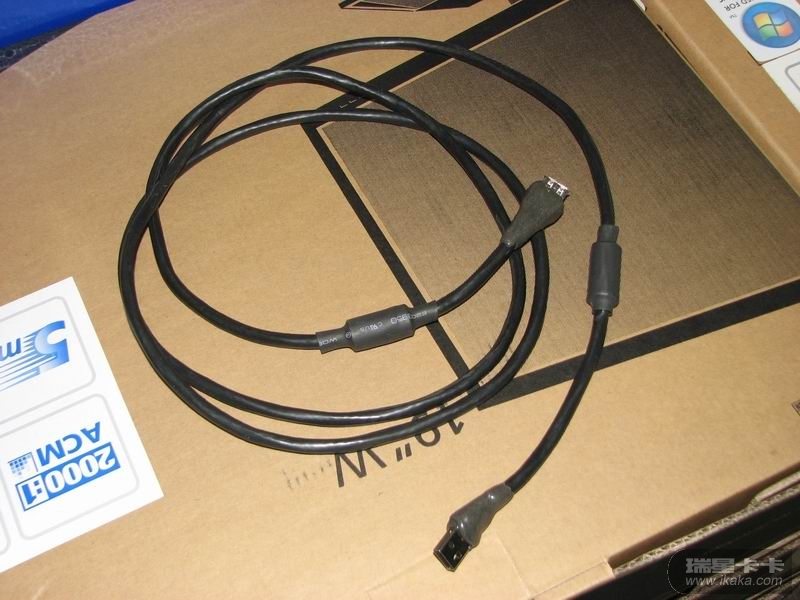

那么全部固定后如何解决磁环处难看的问题呢?我使用弹性橡胶热缩管,过程就不说了,下面看成品图

呵呵,这根是2.5米的,5米的延长线忘拍了···做的时候太投入了···



随缘92WJC - 2010-2-6 18:57:00
最后总结并重要地方再次说明下

1、购买线的时候要注意买正标而不是非标
2、自行判断自己所需的线径,这里说下我个人的意见:
    <1>使用低速、中速优盘、USB1.1、打印机、摄像头为主的短距离(3米以内),推荐正标0.5平方毫米的线
    <2>使用高速优盘、移动硬盘、摄像机、电视盒等设备的,短距离(3米以内),推荐正标0.75平方毫米的线
    <3>使用高速优盘、移动硬盘、USB2.0、打印机、扫描仪等设备,远距离(3米-10米),推荐正标1平方的线
    <4>针对第三点,若距离超过10米,建议做几根线连接!即多根延长线组合使用;举个例子:若使用12米,可以做4根3米,或3根5米的延长线组合成12米!
3、磁环的数量与位置
    <1>根据线性、绕密度、硬件特性自行判断,图中2.5米我使用了2个磁环,一般来说,3-7米需要4-6个磁环,10米需要10个磁环,12米仍旧参照多根延长线组合的方式!
    <2>自行判断,是不是有点模糊?我使用的TEARCOPY拷贝工具测速,图中2.5米、2个磁环,这个位置是最佳位置,USB2.0高速优盘拷贝10G多本电影与GHO文件,速度为26MB/S;另一根5米的我用了4个磁环,拷贝速度为32MB/S。(声明一下,不要参照我的速度哦:kaka16: ,每个人电脑配置不同,内部走线不同都会导致速度两级变化“极慢极快之间”)用在另一台G31平台就只有17MB/S的速度了:kaka6:


最后附上测试平台
相同的部分:一样的XP SP3原版系统,未作任何优化,断网,驱动完全利用自带光盘安装
不同的硬件配置
一、主板:微星P45 NEO3 V2
      内存:金士顿2G DDR2 800窄版
      CPU:酷睿2四核Q8300散+风扇
      硬盘:WD 1TB 7200.32M SATA
      显卡:小影霸GX5盘古版(9600GT)
      电源:自制500W电源双电源滤波方式组合(额定800W,极限1.1KW)
      机箱:订做彩钢ATX机箱,净重12KG
内部走线:理清,使用磁环屏蔽干扰

二、主板:技嘉G31 NEO2
        内存:金士顿2G DDR2 800窄版
        CPU:INTER 奔腾双核E5200盒
        硬盘:WD 320G 7200.16M SATA
        显卡:小影霸9600GSO白金版
        电源:长城300W P4(额定230W,极限285W)
        机箱:联想品牌机箱
内部走线:一般方式理清即可



测试结果:
一平台:2.5米延长线大文件拷贝速度一般稳定在22-29mb/s之间,总计大小10G的各种文件拷贝,速度在19-26mb/s不等
              5米延长线大文件拷贝速度一般稳定在20-32MB/S之间(线越长,变动范围越大!),总计大小10G的各种文件拷贝,速度在12-24mb/s之间
二平台:2.5米延长线大文件拷贝速度一般稳定在12-20mb/s之间,总计大小10G的各种文件拷贝,速度7-17mb/s不等
              5米延长线大文件拷贝速度一般稳定在9-17mb/s之间,总计大小10G的各种文件拷贝,速度在9-12mb/s之间

由此可见拷贝速度不仅和线有关还和硬件配置,内部走线,干扰情况等因素有关!

PS:不要随意以我的测试做参考,各人情况不同,应随机应变!切忌,万事没有绝对性!

最后希望大家能有所了解,并发扬DIY精神!:kaka12:
