````回忆过去，从1971年英特尔诞生了第一个微处理器——4004开始，我们已经可以看到个人电脑的影子在里面了。经过数十年的发展，现在酷睿架构、K8架构的处理器性能越来越强悍。在这之前，市场上出现过很多不同型号的处理器，这些处理器很多都是我们耳熟能详的产品，不仅在我们的生活学习中提供了很大的帮助，还带来很多快乐。



经典永难忘


    其实，经典的定义就是代表着亘古不变、经久不变。而事物的经典，就是最有价值的，最能表现本行业的精髓，最具代表性的作品。下面我们就以经典为话题开始我们今天的处理器之旅。


● 赛扬300A——开创了真正的超频时代

    1998年8月24日，重新设计的Mendocino核心赛扬崭露头角，而且，它带给人们的最大惊喜是集成了128KB的全速二级缓存，当时Pentium II的二级缓存也不过是半速运行。从此，赛扬开始了自己的辉煌历程。当时的赛扬300A能稳定运行在100MHz外频之上，性能甚至已经超过Pentium II，发烧友们为之沸腾，一场超频风暴迅速在DIYer之间蔓延开来。毫不夸张的说，当时Mendocino核心的赛扬使DIYer的超频水平上升到了一个前所未有的高度，也正是那个时候，赛扬和超频这两个字，成为了如胶似漆的朋友。

    成功和经典的原因：有人说Intel经典的CPU都不会长久，原因是Intel需要更多地利润源，这也导致一些Intel的FAN'S跑到了AMD的阵营。但如果说有哪款CPU最经典，就应该从赛扬300A说起！因为它开创了真正意义上的超频时代。

赛扬300A:

附件: 9207452007101210404.jpg

● 图拉丁1.0——CPU发展史上最成功的一款产品

    有人可能觉得赛扬300A非常的经典，其良好的超频性能开创了超频时代，但由于赛扬300A和它的后续产品受到P2和P3以及图拉丁赛扬的更替，真正存留的时间并不长，我们这里要说的是图拉丁赛扬。


    无可否认，图拉丁赛扬非常的经典，可以说这也是CPU发展史上最成功的一款产品。即便是当时的Intel也没有想到，这款CPU的缓存由增加到256K缓存的性能会如此出色，这款产品与当时P3的性能相差不大，但价格却差距很大，并且凭借其很小的发热量、低廉的价格以及良好的超频性能，风头一度盖过了P3，让P3的定位非常的尴尬！

    唯一让我们觉得这款CPU有些遗憾的东西是它不支持DDR内存，如果支持，怕是很多人都会扔掉手中高频低能的P4去淘图拉丁去……

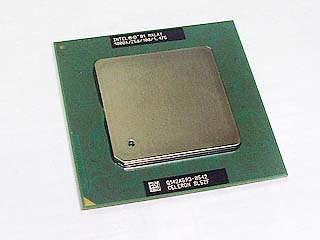

图拉丁:

附件: 9207452007101210551.jpg

无可否认，图拉丁赛扬非常的经典，可以说这也是CPU发展史上最成功的一款产品。即便是当时的Intel也没有想到，这款CPU的缓存由增加到256K缓存的性能会如此出色，这款产品与当时P3的性能相差不大，但价格却差距很大，并且凭借其很小的发热量、低廉的价格以及良好的超频性能，风头一度盖过了P3，让P3的定位非常的尴尬！

    唯一让我们觉得这款CPU有些遗憾的东西是它不支持DDR内存，如果支持，怕是很多人都会扔掉手中高频低能的P4去淘图拉丁去……


    成功和经典的原因：对CPU来说，假如我们说哪款CPU比较好，我们一般都会列出以下几个方面：发热量小、价格低廉、性能出色、超频能力强，图拉丁全符合了。

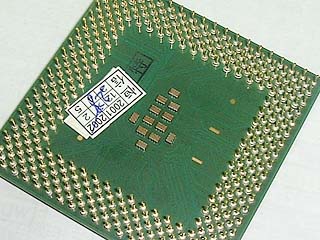

图拉丁1.0

附件: 9207452007101210641.jpg

● AMD经典CPU——毒龙

    相信很多朋友都还没有忘记AMD Duron这款经典的CPU，AMD用它来对付赛扬II并取得大多数用户的认可。其中，最经典的依然是最老的一代毒龙，有没有想过最老最慢的毒龙超频幅度能够达到127%。

    这款Spitfire核心的毒龙600可是当时的性价比之王，绝大多数都能够稳超900MHz，曾一度掀起了低端市场的超频热潮。而现在它竟然狂飙到了1370MHz，要知道对于这样一款老掉牙的CPU来说每提高10MHz都相当困难的。不过这可不是随随便便就能达到的，此时CPU核心电压已经加到了2.2V，采用极端冷却手段将CPU核心温度降到-50度，主板使用了NF2的硕泰克SL-75MRN-L。




毒龙

附件: 9207452007101210816.jpg

当然毒龙赖以成名的并不仅仅是破解倍频以及较强的超频实力，关键是当年的各种测试表明AMD EV6总线架构的经典以及强悍的运算效率。虽然二级缓存仅有64KB，然而性能上却可以轻松打败128KB的赛扬II，而且价格更加低廉，所以当时的毒龙有穷人的法拉利之称。

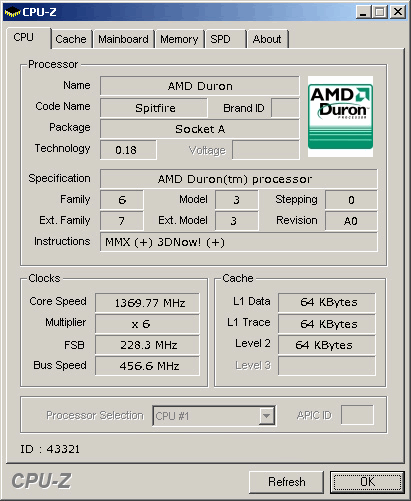

CPU-Z信息

附件: 9207452007101210938.jpg

● 经久不衰的系列CPU——Pentium 4

　　2000年英特尔发布了Pentium 4处理器。用户使用基于Pentium 4处理器的个人电脑，可以创建专业品质的影片，透过因特网传递电视品质的影像，实时进行语音、影像通讯，实时3D渲染，快速进行MP3编码解码运算，在连接因特网时运行多个多媒体软件。这是目前空前强大的个人电脑处理器产品，仍然在继续销售中。

P4 423Pin



附件: 9207452007101211037.jpg

Pentium 4处理器集成了4200万个晶体管，到了改进版的Pentium 4(Northwood)更是集成了5千5百万个晶体管；并且开始采用0.18微米进行制造，初始速度就达到了1.5GHz(gigahertz)，相当于从旧金山到纽约只花了13秒的车程(当然，没人有这么快的汽车)。

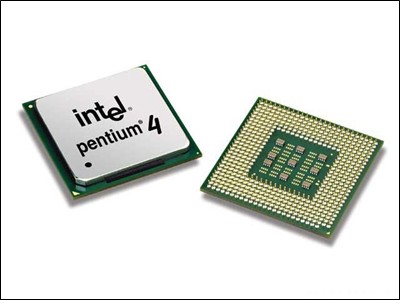

P4 478Pin


附件: 9207452007101211219.jpg

Pentium 4还引入了NetBurst新结构，以下是NetBurst结构带来的好处：

　　1.较快的系统总线(Faster System Bus)；　　

　　2.高级传输缓存(Advanced Transfer Cache)；　　

　　3.高级动态执行(Advanced Dynamic Execution) (包含执行追踪缓存Execution Trace Cache、高级分支预测Enhanced Branch Prediction)　　

　　4.超长管道处理技术(Hyper Pipelined Technology)；　　

　　5.快速执行引擎(Rapid Execution Engine)；　　

　　6.高级浮点以及多媒体指令集(SSE2)等等。

　　当程序指令与数据一开始进入处理时，就会进入系统总线队列。Pentium 3处理器外频FSB设定在133Mhz，每时钟周期传输64位数据，提供8字节*133Mhz=1066MB/s的数据带宽；而Pentium 4处理器的系统总线虽然仅为100Mhz，同样是64位数据带宽，但由于其利用了与AGP4X相同的原理“四倍速”(即FSB400)技术，因此可传输高达3200MB/秒的数据传输速度。

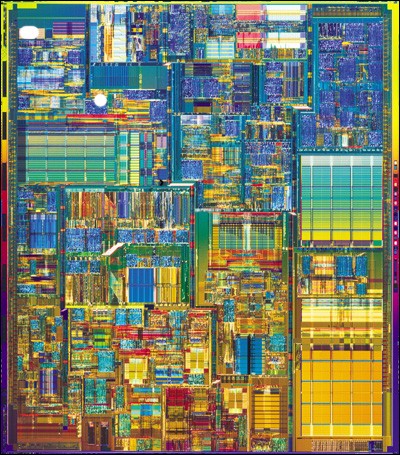

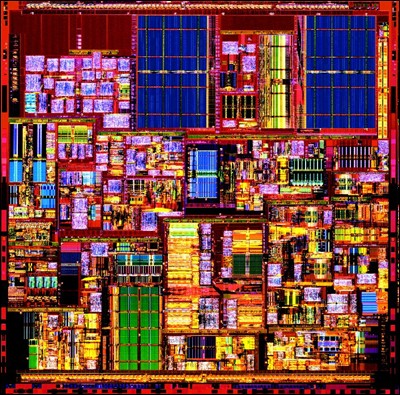

Pentium 4 Willamette 核心照片

附件: 9207452007101211436.jpg

因此，Pentium 4处理器传输数据到系统的其他部分比目前所有的x86处理器都快，也打破了Pentium 3处理器受系统总线瓶颈的限制。其后英特尔又不断改进系统总线技术，推出了FSB533、FSB800的新规格，将数据传输速度进一步提升。并且在最新的Pentium 4处理器，英特尔已经支持双通道DDR技术，让内存与处理器传输速度也有很大的改进。

　　Pentium 4还提供的SSE2指令集，这套指令集增加144个全新的指令，在128bit压缩的数据，在SSE时，仅能以4个单精度浮点值的形式来处理，而在SSE2指令集，该资料能采用多种数据结构来处理：

　　4个单精度浮点数(SSE)对应2个双精度浮点数(SSE2)；对应16字节数(SSE2)；对应8个字数(word)；对应4个双字数(SSE2)；对应2个四字数(SSE2)；对应1个128位长的整数(SSE
2) 。


P4 Celeron 照片



而Pentium 4也有对应型号的Celeron处理器，来应对低端市场。





Pentium 4 Northwood 核心照片

附件: 9207452007101211537.jpg

● 0.13微米Athlon XP 1700+

    对Intel高频P4咄咄逼人的攻势，AMD方面重新启用了PR值标称法推出了Athlon XP处理器来对抗。

    但是，由雷鸟核心Athlon转变到Palomono核心的Athlon XP并没有质的改进，依然是0.18微米工艺、256KB二级缓存，主频提升也很有限，仅仅是优化了架构、改善了二级缓存改进了指令集、并且经历了封装改变。因此并没有对高频的NorthWood核心P4构成多大威胁，可以说处境比Willamette P4好不了太多。

    而在0.13微米工艺成熟之后，Thoroughbred核心Athlon XP 1700+是AMD首款真正受到大众关注的超频处理器。同Intel的NorthWood核心P4一样，0.13微米制程的Thoroughbred具有非常优秀的超频能力。最低频的Athlon XP 1700+实际运行频率仅为1.47GHz，采用266MHz前端总线，拥有128KB一级缓存和256KB全速二级缓存。

    通常情况下Thoroughbred核心的Athlon XP1700+可稳定超频到166外频运行于1.83GHz下，达到Athlon XP 2200+水平。而部分体质较好的处理器可以直接超频到200外频，处理器的频率达到2.2G，相当于Athlon XP 2800+水平，超频幅度相当巨大。

    这款处理器强大的超频性能也使得Remark这个阴霾开始伴随着Athlon XP一起度过Socket A架构最后的日子。当奸商们发现Athlon XP 1700＋强大超频潜力之后，不少1700+被直接remark成2200+出售。最后市场上面甚至出现无任何1700+出售的情况，因为所有的1700+都被remark成为2200+了。

0.13微米Athlon XP 1700+

附件: 9207452007101211732.jpg

● 处理器王者巴顿2500+

    Barton核心的Athlon XP 2500+，大家都习惯称之为Barton2500＋。在04年一年多的时间里面，AMD留给大家印象最深的就是这款处理器。不仅仅因为它强劲的性能(特别是游戏方面)，还在于其超频上的优异表现。

    Barton核心的AthlonXP是AMD面对Intel推出的800MHz前端总线的P4处理器的情况下，继续挖掘AthlonXP处理器的潜力而推出的新核心。Barton的AthlonXP与老核心的AthlonXP相比，依然采用333MHz前端总线（外频166MHz），仅仅只是多出了256KB二级缓存。那时候谁也没有想到全新的Barton核心会给CPU带来如此巨大的影响。

    Barton系列的最后一款AthlonXP处理器是Barton3200+，但是当3200+出现在大家面起的时候才发现，2500+与3200+居然采用了相同的倍频，仅仅是外频分别为166MHz与200MHz！这样的发现让不少人欣喜若狂，因为Barton2500+的超频能力实在太强了。绝大部分的2500+都可以在不提高电压的情况下超频到3200+的水平，也是由于这个原因，所以一直有这么一个说法：AMD将3200+降频到2500+来卖以争取市场。

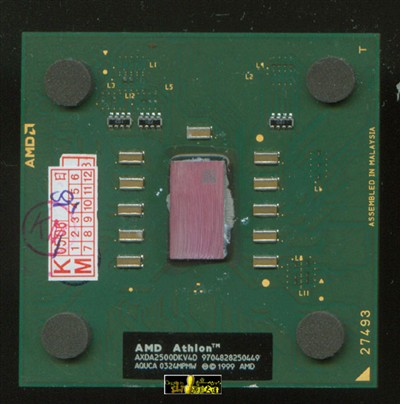

处理器王者巴顿2500+

附件: 9207452007101212012.jpg

Barton2500＋的超频能力不仅仅如此，不少人反映可以在适当的提高电压之后超频到2.4G，甚至2.5、2.6G！在近半年以来，价格低廉却又超频能力如此强大的Barton2500+可谓卖疯了。Barton2500＋引发了市场的另一场Remark风暴！可以说Barton2500＋是在赛扬300A之后首个造成如此巨大影响的处理器！以至与当现在Barton2500＋已经在市场上消失的时候，还有相当一部分玩家还是认为Barton2500＋是他们心中的王者。

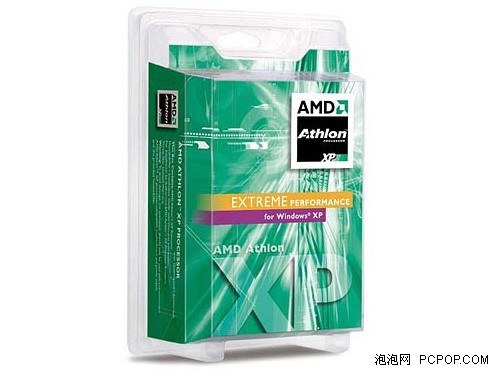

处理器王者巴顿2500+包装：

附件: 9207452007101212105.jpg

Barton2500＋的超频能力不仅仅如此，不少人反映可以在适当的提高电压之后超频到2.4G，甚至2.5、2.6G！在近半年以来，价格低廉却又超频能力如此强大的Barton2500+可谓卖疯了。Barton2500＋引发了市场的另一场Remark风暴！可以说Barton2500＋是在赛扬300A之后首个造成如此巨大影响的处理器！以至与当现在Barton2500＋已经在市场上消失的时候，还有相当一部分玩家还是认为Barton2500＋是他们心中的王者。

    虽然Intel的P4C进一步拉开了与AthlonXP的频率差距、虽然翻倍的二级缓存带来的性能提高并没有想象中的明显、虽然AthlonXP依旧不能充分利用双通道内存的带宽优势、虽然从2500+超频到3200+频率仅仅提高了20%……，但是即便有如此众多的不利因素，Barton 2500+凭借低廉的售价和优良的体制征服了绝大多数用户，成为当时AMD平台高、中、低端三位一体的首选处理器。不光是核心代号“Barton”，连2500+这个数字也成为了不灭经典。

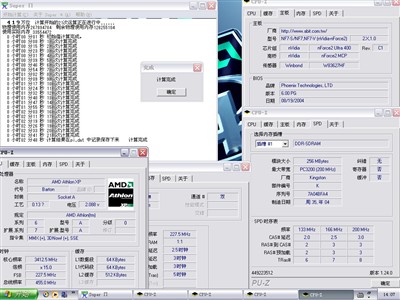

干冰制冷2.2V上3412MHz

附件: 9207452007101212151.jpg

● 酷睿 E6300——Intel酷睿2构架的第一款产品

    E6300相比之前的奔腾4、奔腾D简直是天壤之别。实际上，新一代Conroe处理器基于的Core（酷睿）微架构相比之前的Netbrust架构有80%以上的部分是重新设计，并且加入了5大创新技术。



    这5大创新特性分别是：宽位动态执行、智能功率特性、高级智能高速缓存、智能内存访问以及高级数字媒体增强。通过这5个方面的增强和改进，Intel新一代处理器真正做到了低功耗高性能，同时兼顾双核、多媒体应用等最新趋势，彻底走出了之前一味追求频率导致恶果的怪圈。

    E6300主频为1.86GHz，具备2MB L2缓存，支持1066MHz FSB。作为酷睿2刚发布时的最低端的产品，并没有被习惯使用高主频的用户看好，毕竟它的频率只有1.86GHz。但是另人意想不到的是，E6300性能竟然这么好，众多媒体都有测试，成绩都非常理想。



    E6300成绩，SuperPI 1MB不到30秒，CPUmark 258分，相当不错的成绩。超频测试开始，外频直上400MHz，主频轻松达到2.8GHz，此时SuperPI 1MB成绩20.5秒，CPUMark 388分，比默认频率下的成绩已经高出不少。

    E6300酷睿2构架的第一款产品，它给我们太多的惊讶。从被小看到成为主流，超强的超频能力，曾打破多项世界记录，带领酷睿2家族让消费者们逐渐认识。


酷睿 E6300

附件: 9207452007101212312.jpg

● AMD  Athlon 64 X2 3600+ ——曾经性价比的王者

    Athlon 64 X2 3600+一经发布就得到高度关注，不仅因为其是AMD双核产品线中的最低端，价格平易近人，还有一个原因是其仅配备了256KB×2的二级缓存，只有其他双核的一半。对于这种“缩水”的规格，许多用户最早是持质疑的态度，但X2 3600+用优秀的表现证明了自己。可以说用户对X2 3600+态度的转变——从质疑到接受，从接受到选择，从选择再到深入了解，充分体现了一款有价值产品自身的魅力，以及对用户的作用力之大。


　　Athlon 64 X2 3600+(65nm)的推出，比之90nm的产品在二级缓存容量提升到了512KB×2，保持和其他双核的一致。但倍频由x10降低到x9.5，主频也由之前的2.0GHz降低到了1.9GHz。其他方面规格没有变动，如支持1000MHz HyperTransport，Energy Efficient 65W TDP等。

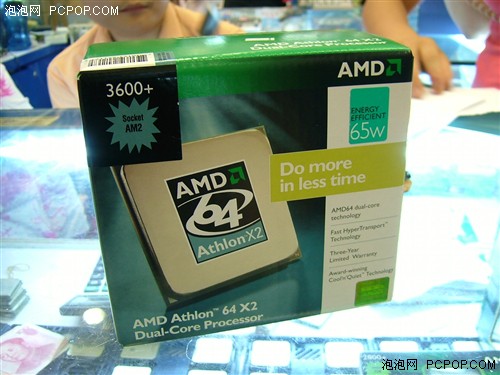

AMD双核最低端X2 3600+上市

附件: 9207452007101212350.jpg

90nm X2 3600+

附件: 9207452007101212414.jpg

近来65nm X2 3600+已经拥有无人能及的优势，特别是对于普通消费者来说，550元左右的价格使其已读成为性价比之王，使得有段时间里，装机消费者只购买X2 3600+。

    X2 3600+在有售时曾经是双核处理器中，性价比最高的产品，再加上性能和功耗表现上看，AMD X2 3600+产品显然有着很大的优势。65nm工艺产品的到来，让其在双核市场表现更抢眼。曾有段时间，用户只购买AMD X2 3600+其他都不考虑。


65nm X2 3600+

附件: 9207452007101212442.jpg

●Pentium M——移动、网络、节能高手

　　2003年英特尔发布了Pentium M处理器。以往虽然有移动版本的Pentium II、III，甚至是Pentium 4-M产品，但是这些产品仍然是基于台式电脑处理器的设计，再增加一些节能，管理的新特性而已。即便如此，Pentium III-M和Pentium 4-M的能耗远高于专门为移动运算设计的CPU，例如全美达的处理器。


　　英特尔Pentium M处理器结合了855芯片组家族与Intel  PRO/Wireless2100网络联机技术，成为英特尔Centrino(迅驰)移动运算技术的最重要组成部分。Pentium M处理器可提供高达1.60GHz的主频速度，并包含各种效能增强功能，如：最佳化电源的400MHz系统总线、微处理作业的融合(Micro-OpsFusion)和专门的堆栈管理器(Dedicated Stack Manager)，这些工具可以快速执行指令集并节省电力。

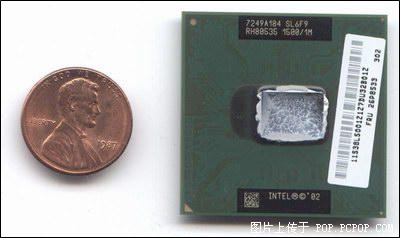

Pentium M

附件: 9207452007101212609.jpg

Mobile Pentium II的照片


附件: 9207452007101212637.jpg

更关键的是，Pentium M处理器加上802.11的无线WiFi技术，就构成了英特尔Centrino(迅驰)移动运算技术的整套解决方案。这样不仅具备了节能、长续航时间的优点，更领导了目前流行的无线网络风尚。因此，IBM、Sony、HP等各大笔记本电脑厂商已经全面转用Pentium M处理器来制造自己的主流产品。

    1999年9月，一个我们应当永远记住的日子：苹果正式发布PowerPC G4。这款机器所使用的处理器在Motorola的产品代号为PowerPC 7400。它的出现可以说是改变了个人电脑的概念，每秒10亿次的运算速度让普通用户感受到“超级计算机”的威力。由于其运算速度过快，因此在当时是不准向中国发售的。PowerPC 7400的设计速度为每秒14亿次，最高为30亿次。PowerPC 7400是在PowerPC G3的基础上开发的，它最初的设计理念是大幅度提高多媒体和多处理器的处理速度。而且PowerPC 7400也可以说是第一个打破摩尔定律的处理器，它在18个月里速度提升了10%。


    PowerPC G4的内核部分和PowerPC G3的基本一样，在超标量管道操作、解码/分配/完成机制和分配单元方面和PowerPC G3一样，没有显著的提升，换句话说就是在执行常规任务的时候没有大的提升。不同的是：在指令控制序列部分比PowerPC G3的6对入口多了2个，这意味着减少了附加的执行单元等待的机会。

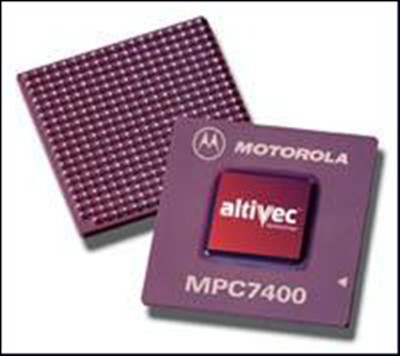

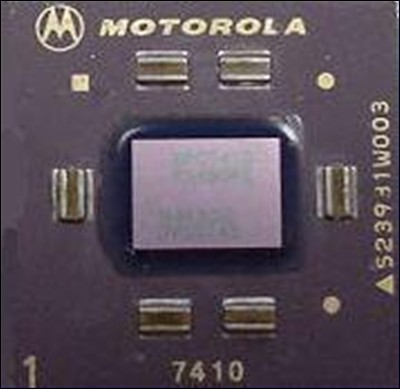

PowerPC 7400

附件: 9207452007101212757.jpg

这台苹果用的就是这颗7400

附件: 9207452007101212826.jpg

在此绝对值得一提的是：AltiVec-急速引擎。PowerPC G4之所以能够比PowerPC G3快2-3倍，全依赖于此。AltiVec是由Motorola负责研发的，它在Motorola的实验室里存放了将近15年。完全的128位AltiVec是一个指令集，增加了162条新的指令。这样做的目的是高效的进行高带宽数据处理和算术密集运算，在最大限度上扩展了PowerPC处理器结构的功能。AltiVec是专门用来提高矢量密集型计算的能力的。因此，它的目标代码对2D/3D函数的运算速度能够提高3-5倍，尤其是对那些大型的3D游戏。

    PowerPC 7400拥有超标量PowerPC内核，每个时钟周期可以同时发出3条指令进入7个执行单元：2个IUs、双精度FPU、分支处理单元、存取单元、系统单元和矢量单元。而两个矢量单元分别是置换单元和算术逻辑单元。而算术逻辑单元又包含了3个独立的子单元：矢量简单整数单元、矢量复杂整数单元和矢量浮点单元。而这三个单元可以同时处理一条指令。其代表机型为PowerPC G4 733。

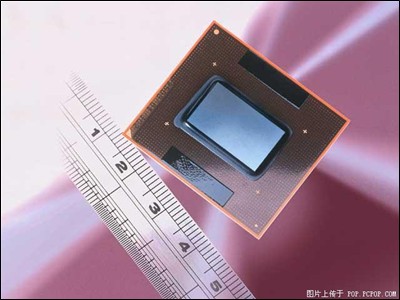

笔记本用CPU

附件: 9207452007101212858.jpg

_____End。
