【转贴】小元件大学问主板散热有讲究

李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^	发表于： 2007-11-15 20:21 \| 显示全部短消息资料字号：小中大 21楼大家应该知道，北桥发热量比南桥高得多，但得益于热管散热系统的帮助，有效把南桥和CPU供电MOS管之间的散热片连接起来，增大了散热面积，热量能更快地传播开去，加上CPU风扇侧风的帮助，让温度有效的降低下来。其实在这里，CPU风扇所起到的作用也功不可没。下面把平台换成非热管的，我们来做一个简单的测试，结果绝对让你意想不到。当CPU散热器的安装方式如图示，芯片温度高达44℃ 附件: 文件名:92074520071115201049.jpg 下载次数:162 文件类型:image/pjpeg 文件大小: 上传时间:2007-11-15 20:21:59 描述:
李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^

李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^	发表于： 2007-11-15 20:22 \| 显示全部短消息资料字号：小中大 22楼为什么只是改变了一下方向，温度差别竟然有11℃之高。细心的人可能已经发现了其中的巧妙，原因就是CPU散热器安装位置，大部分主板厂商都会尽量把散热资源利用上，看到CPU扣具的位置，恰恰就是让侧风能吹到覆盖着芯片组的散热片。当CPU散热器的安装方式如图示，芯片温度却只有33℃ 附件: 文件名:92074520071115201136.jpg 下载次数:193 文件类型:image/pjpeg 文件大小: 上传时间:2007-11-15 20:22:46 描述:
李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^

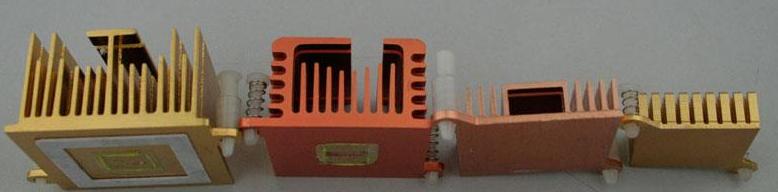

李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^	发表于： 2007-11-15 20:23 \| 显示全部短消息资料字号：小中大 23楼五、如何简单地查看散热器的好坏　　挑选机箱，有一个很通俗、很简单的挑选办法，把机箱拿上手看重量如何就知道，越重就代表越好，用料越足。这个方面好使又简单，并且在坊间“源远流长”了。那么看散热器呢？看材质、焊接技术还有外观、是否名牌…………，是否也有一个简单的查看方式呢？我认为，最简单的就是看散热器的散热面积，散热面积越大散热的效果越好。普通散热器散热面积很小附件: 文件名:92074520071115201243.jpg 下载次数:155 文件类型:image/pjpeg 文件大小: 上传时间:2007-11-15 20:23:58 描述:
李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^

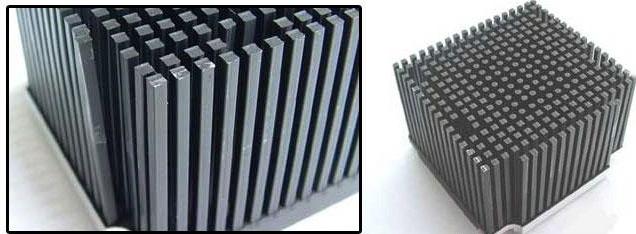

李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^	发表于： 2007-11-15 20:24 \| 显示全部短消息资料字号：小中大 24楼片状再切割成条状面积相对有增大了附件: 文件名:92074520071115201315.jpg 下载次数:159 文件类型:image/pjpeg 文件大小: 上传时间:2007-11-15 20:24:25 描述:
李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^

李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^	发表于： 2007-11-15 20:24 \| 显示全部短消息资料字号：小中大 25楼最简单的挑选办法就是看散热器的鳍片多还是少，相对而言多会比少的好。以后看散热器就好好对比一下。当然，你是专业级的人就可以无视这个菜鸟级的挑选办法。鳍片越多的散热器能提供更广的散热面积附件: 文件名:92074520071115201342.jpg 下载次数:162 文件类型:image/pjpeg 文件大小: 上传时间:2007-11-15 20:24:52 描述: 预览信息:EXIF信息 Primary Chromaticities : 0/0 设备制造商 : Canon Metering Mode : Partial FocalXRes : 1728000/437 YCbCr Coefficients : 0/0 Thumbnail ResolutionY : 72/1 Thumbnail ResolutionX : 72/1 闪光模式 : reserved Thumbnail Compression : 6 DTDigitized : 2007:10:13 10:52:14 FocalResUnit : 2 ISO 速度 : ISO-400 光圈大小 : F/4.5 Orientation : 1 White Point : 0/0 FocalLength : 18 拍摄日期 : 2007:10:13 10:52:14 曝光时间 : 0.02 Resolution Unit : 2 Thumbnail Data : 255 Exposure Prog : Normal program DTOrig : 2007:10:13 10:52:14 设备型号 : Canon EOS 350D DIGITAL 快门速度 : 1/49.87 YCbCr Positioning : 2 Y Resolution : 72/1 JPEG InterFormat : 9464 ColorSpace : 65535 X Resolution : 72/1 FocalYRes : 384000/97 PixXDim : 3456 JPEG InterLength : 4692 Exposure Bias : 1/1 Thumbnail ResolutionUnit : 2 PixYDim : 2304 Aperture : F/4.5
李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^

李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^	发表于： 2007-11-15 20:25 \| 显示全部短消息资料字号：小中大 26楼六、热管PK液冷！热管稍稍领先！　　液冷应该能提供更高的散热效能，但是为什么说热管稍稍领先呢？就主板散热来说，我认为热管之所以优胜有以下几点，第一，即使造价不菲，但是相比起液冷来说还是存在一定的价格优势；第二，使用方便，液冷还需要散热排，水泵等配件才能工作，虽然温度会比热管降得更低，但是更低的温度对于一般使用者来说没有任何质的飞跃，也就是说同样在正常温度下工作，用户对区区几摄氏度的差别并不敏感，因此用户更愿意选择热管；第三，极限用户用更偏向于干冰和液氮，热管在此又起不到太大的作用。因此，在易用性和实用性等多方面考虑之下，我认为热管稍稍领先。液冷VS热管技术附件: 文件名:92074520071115201419.jpg 下载次数:224 文件类型:image/pjpeg 文件大小: 上传时间:2007-11-15 20:25:30 描述:
李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^

李哲辉社区嘉宾帖子:20551 注册: 2007-08-10 来自:服务器忙,休息一会^_^	发表于： 2007-11-15 20:30 \| 显示全部短消息资料字号：小中大 27楼 ----The End。
