dell1400笔记本拆机

近来，俺用的本本风扇声音很大，从底部看风扇排风口，发现里面一大层灰，我看笔记本保修期，ｎｏ已经过了很久了，俺的本还算是老本了，但是当时买本时考虑使用，所以配置还是满高的显卡是因为风扇散热不好，发热量简直可以说烫手，本人又舍不得拿ｍｏｎｅｙ去外面让别人弄，算了自己拆吧，因为这笔记本风扇在主板下面，必须从上到下拆下去，


所以我把步骤分享给有ｄｅｌｌ１４００系列本的同胞们
我们先拔掉电池，这最重要阿！！！！！
我先把键盘上面的压条撬开，拿下来，然后，我拆了键盘上的螺丝，拔掉键盘下面的连接线后，拆下键盘

然后我们先把屏幕拆下，方法是：先拔掉左面和屏幕连接的拿长线，粗的那根，，，拆下键盘上面开机按钮的那块板的螺丝，然后拔掉显示屏连在无线适配器上面的连接线连接线就是图上那一黑一白的线，然后先把无线适配器适配器螺丝拆下来，拆下适配器，，，然后把本倒过来拆下拆下电池槽两旁那较浅的那螺丝，那螺丝作用是连接显示屏那旋转部件的连接固定，然后，我们拆下有线网口和猫口两旁的螺丝，拆下最后一颗时注意拿这屏幕，防止屏幕掉落，，拆下螺丝后，屏幕一拉基本就拿出来了，没拆过的机器可能有一点紧，大家注意点，千万不要蛮干，拿屏幕不便宜哈，我的１４寸的１０００多呢

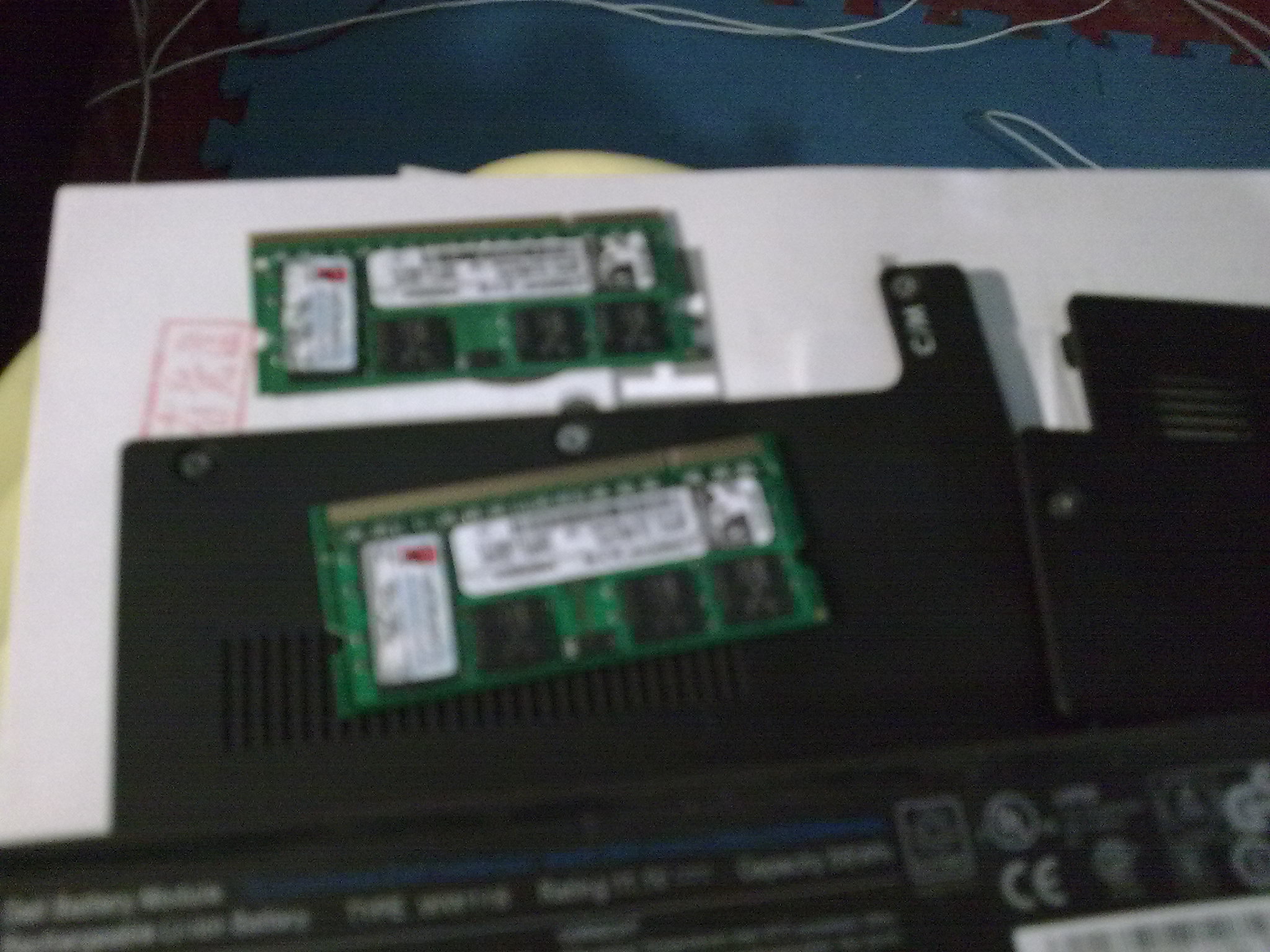

然后我们就拆下其它部件，光驱，内存条，硬盘等可拆部件，然后，我们拆下下面所有螺丝，那些槽最深的拆下，一共１４颗然后拆下电池槽里面３颗螺丝，然后把机器正过来，拆下里面能拆的螺丝，然后就可以把板拿开了拿开时要注意触摸板和主板的连接线，，要慢，，然后在拆掉主板上一些螺丝，这两个螺丝一定要注意，看图上标记处然后，拔掉主板上喇叭和其它一些连接线就可以拆下主板了，最后就是拆掉风扇清理灰尘了哈哈

下面是拆装结果

附件附件:

下载次数:6400
文件类型:image/pjpeg
文件大小:
上传时间:2009-5-18 1:02:55
描述:jpg
预览信息:EXIF信息



本帖被评分 1 次
分享到：
gototop

通明1
头像
飘泊而立狮
  • 帖子:553
  • 注册: 2008-02-08
  • 来自:国民革命军晋绥军358团
发表于： 2009-05-18 01:09 | 只看楼主 短消息 资料
字号： 小 中 大 2楼

回复: dell1400笔记本拆机

装的时候发生一点小插曲，装完以后怎么开都开不亮，我想出现什么问题了，前面我以为是显示屏连接，问题，因为原来出现过显示屏连接问题开不了机，后来重新弄了一次不行，后来我就想可能是主板上连接问题，突然意象，想到了我把风扇拆下来清完灰尘后，装上时没有把风扇连接线装上，我晕，又拆了一遍，连接好，开机，OK成功了


所以我告诉刚学拆机的同僚一句话：细心是最重要的阿！！！
gototop

晴天_520
头像
高贵耄耋狮
  • 帖子:35955
  • 注册: 2003-11-07
  • 来自:—358团—
论坛8周年活动礼物卡卡名人堂论坛9周年纪念冰激凌09欢乐圣诞世界杯勋章高跟鞋十一周年勋章
发表于： 2009-05-18 08:22 | 短消息 资料
字号： 小 中 大 3楼

回复：dell1400笔记本拆机

谢谢楼主~我也拆过一次~自己清理风扇灰尘~拆风扇时螺丝要小心
佛祖曰：武功再高，也怕菜刀~
孔子曰：莫装B，装B遭雷劈~
老子曰：莫装吊，装吊被狗咬~
孟子云：莫装纯，装纯遭人轮~


gototop

happysunday2003
头像
叱咤花甲狮
  • 帖子:4313
  • 注册: 2007-08-15
  • 来自:358团
论坛8周年活动礼物
发表于： 2009-05-18 23:30 | 短消息 资料
字号： 小 中 大 4楼

回复：dell1400笔记本拆机

对楼主致敬

向楼主学习

谢谢楼主的分享精神
