DIY 3D立体眼镜【推荐】

收藏
李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:10 | 只看楼主 短消息 资料
字号： 小 中 大 11楼

放在盒子里面刚刚好合适。

附件附件:

下载次数:376
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:10:12
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:10 | 只看楼主 短消息 资料
字号： 小 中 大 12楼

找不到16PIN的IC座，只好用20PIN来代替了，这里有7812做稳压，后来因为升压电路不够15V就取消了，还有取消了耗电的绿色LED，换了一个红色高亮度的，超省电。居然用10K的限流电阻，亮度不错，还省电。

附件附件:

下载次数:366
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:10:39
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:11 | 只看楼主 短消息 资料
字号： 小 中 大 13楼

接好升压电路测试。

附件附件:

下载次数:362
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:11:00
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:11 | 只看楼主 短消息 资料
字号： 小 中 大 14楼

这就是升压电路，临时搭的，方便调试。理论上可以输出15V的，但是因为没有高性能的三极管，换了好多都不行，甚至光电鼠标里面的三极管也用上了，结果一样。这个我以前做过的，设计没有问题，元件不够好，只好更改电路，把7812取消了。

附件附件:

下载次数:315
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:11:23
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:12 | 只看楼主 短消息 资料
字号： 小 中 大 15楼

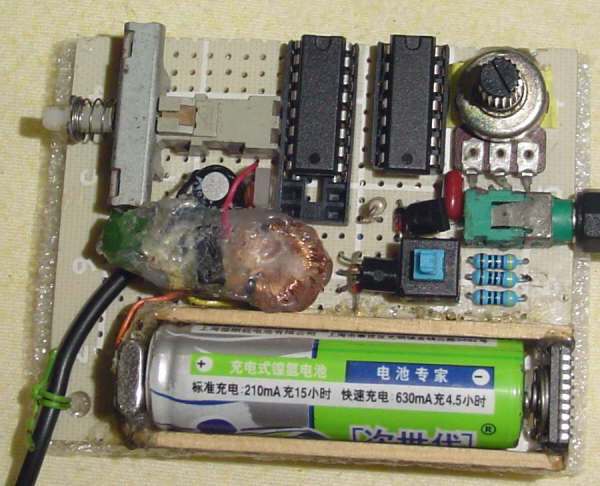

最终结果就是这样子了，升压电路用胶封成一个模块，方便以后改成内置时候就拆出来。电源开关很大，占用了很多面积，没有办法，我只有这样的开关可以用了。还有外壳，没有工具开孔成问题，在电路板后面粘了塑料垫绝缘，凑合使用啦。

附件附件:

下载次数:363
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:12:44
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:13 | 只看楼主 短消息 资料
字号： 小 中 大 16楼

附件附件:

下载次数:305
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:13:20
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:13 | 只看楼主 短消息 资料
字号： 小 中 大 17楼

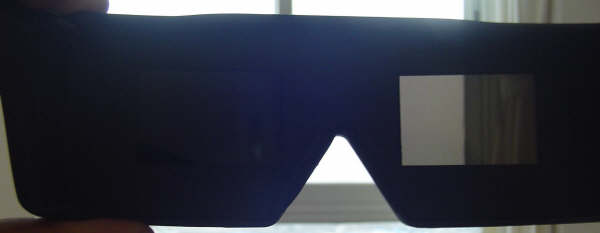

经过艰辛的制作，检查，测试和修改，终于插上3D眼镜测试了，结果如上面的，一个透明，一个不透明的。测试结果表明，5V驱动电压还不够黑，实际是9V，跟理想的12V效果没有区别，凑合用吧。

附件附件:

下载次数:282
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:13:58
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:15 | 只看楼主 短消息 资料
字号： 小 中 大 18楼

当时的工作环境，比较乱，工作总是这样，完了就收拾很好。为了一个小小的电阻，找遍我的所有箱子，测量所有电路板，找的很辛苦，为了省下几块钱，牺牲了包括烂声卡一张，坏的节能灯一个，零件库的零件等，充分利用了所有能用的资源，灵活会变通，做到物尽其用。

附件附件:

下载次数:328
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:15:38
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:15 | 只看楼主 短消息 资料
字号： 小 中 大 19楼

除了驱动电路，还需要一个取得同步信号的东西，VGA接头就有这个信号，通过一个直通插座就行了。

附件附件:

下载次数:365
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:15:59
描述:
预览信息:EXIF信息
gototop

李哲辉
头像
社区嘉宾
  • 帖子:20551
  • 注册: 2007-08-10
  • 来自:服务器忙,休息一会^_^
论坛8周年活动礼物
发表于： 2007-08-24 16:16 | 只看楼主 短消息 资料
字号： 小 中 大 20楼

附件附件:

下载次数:299
文件类型:image/pjpeg
文件大小:
上传时间:2007-8-24 16:16:13
描述:
预览信息:EXIF信息
gototop
